Horizontal Lifting/Side Beam Clamp

FEATURES:

  • Prooftested for 2:1 safety factor
  • Lock open & lock closed
  • Spring-loaded cams
  • For lifting I-beams & frames
  • Position in center of length
  • DUAL PURPOSE - can also be used in pairs for horizontal lifting with locking capability.
  • Dual cams for stability

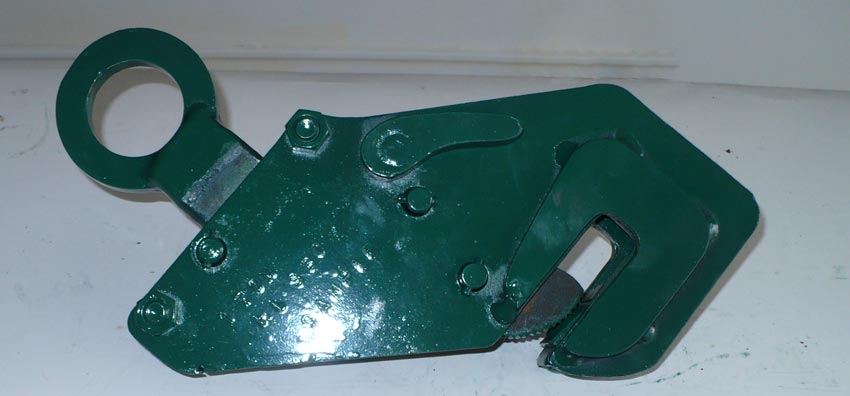

2 ton Horizontal Side Beam Lift Clamp

Horizontal Side Beam Clamp - diagramHorizontal Lifting Side Beam Clamp - vertical view

Chart measurements below relate to letters on diagram.
Model # is based on tonnage and jaw size (A).
1 metric tonne = 2200 lbs / 1 kg = 2.2 lbs / 10 mm = .3937 inches

ModelClamp
Capacity
A
(mm)
B
(mm)
C
(mm)
D
(mm)
WeightLock
HL/SBC-1 1 tonne 0-19 73 50 190 6.8 kg open & closed
HL/SBC-2 2 tonnes 0-31 140 63 292 17.7 kg open & closed
HL/SBC-4 4 tonnes 13-63 152 101 381 34.5 kg open & closed
